ASUS ExpertBook B1500C 充電異常：隱藏在電路板深處的「軟擊穿」故障

故障現象描述

一台華碩（ASUS）商務型筆電 ExpertBook B1500C 送修，客戶描述機器在使用過程中，即便插著原廠充電器，會自動切換成電池模式 然後就把電池的電耗光

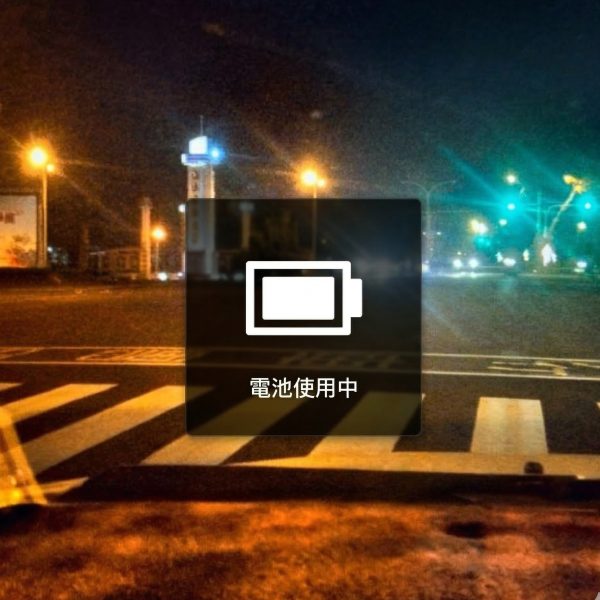

故障現象：即使插著變壓器，畫面仍彈出「電池使用中」圖示

PD 誘騙與 DC 接頭故障：若這台機器支援 USB-C PD 充電，要注意 PD 控制晶片與 BQ24780S 之間的切換邏輯,若是圓孔 DC 接頭，一般可能 DC Jack 焊點是否脫焊或氧化這會產生接觸電阻，充電大電流時會發熱並產生壓降，有時候更換DC Jack就會好.

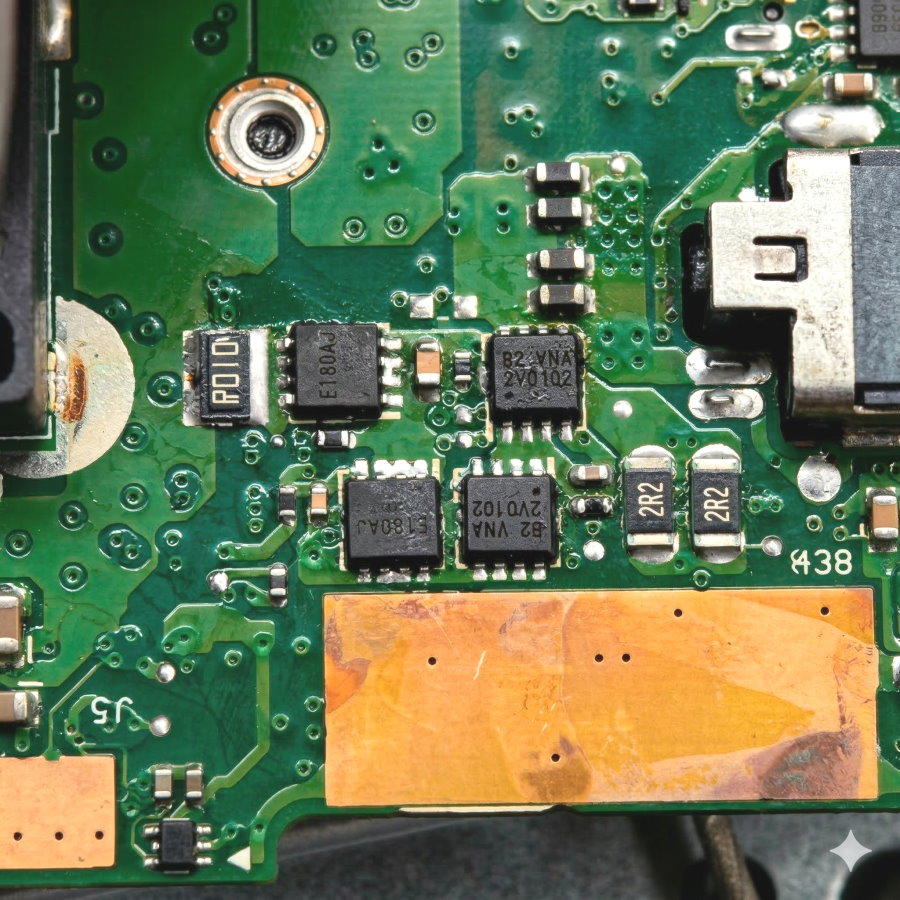

初步檢測發現，當故障發生時，主機板的主供電公共點（Public Rail）會從正常的 19V 跌落至 3.3V 的虛壓狀態，導致無法正常充電與供電.更換輸入隔離 MOSFET：即便測量是好的，直接更換進場的第一個和第二個 MOSFET，這是此類軟性故障的高發點。

想說先來簡單的更換4個開關 還有電源接頭後面2個N-mos G極有25V ,一開始好了 但是充了一陣子

、、又恢復原狀、、

檢測重點：位於輸入端隔離保護電路上的 MOSFET，是 BQ24780S 控制開啟的關鍵對象。

技術分析與診斷

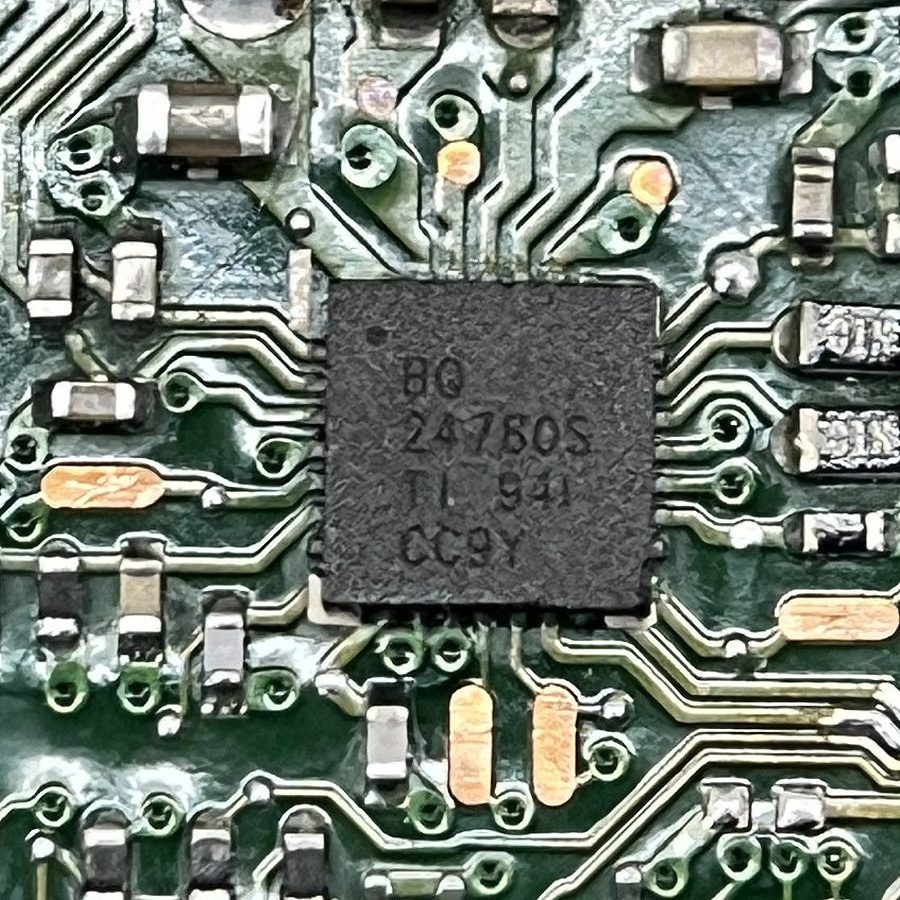

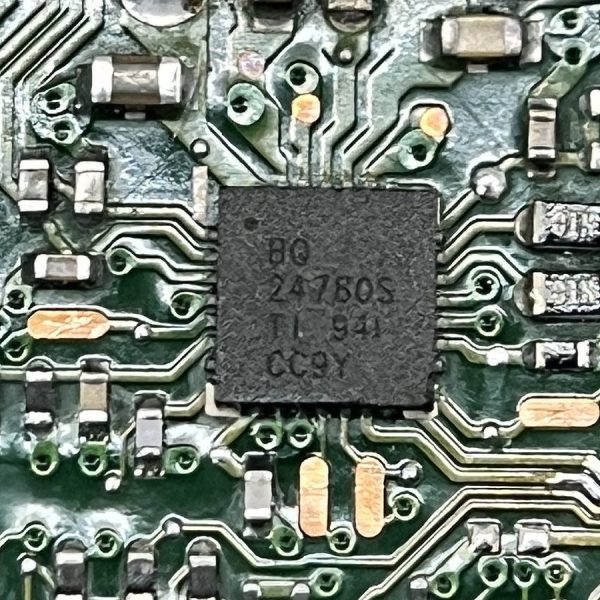

這台機器採用的充電控制方案是常見的 BQ24780S 晶片計算了一下之前修過的可能：

1. 排除外部因素： 更換已知正常的充電器，故障依舊.
2. 核心晶片更換： 考量到 BQ24780S 損壞率，先行更換新晶片，但問題並未解決（還換了2個）.

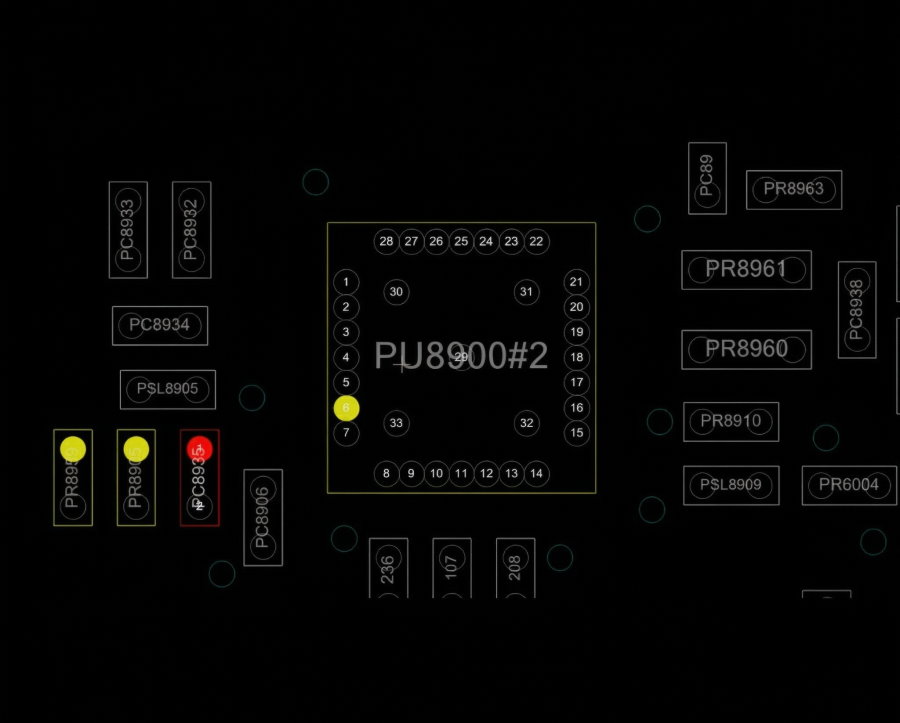

3. 關鍵腳位偵測： 測量充電晶片的 Pin 6 (ACDET)，壞的時候發現電壓僅有 1.3V，遠低於啟動門檻（2.4V）.

但有時候又有6PIN 3.2V 3.2V的時候一切充電,觸發上電都沒問題

量了一下上拉127K與下拉26.1K電阻好像也正常一般其他機種這裡都是2.6-2.7V 反而是這台正常時候是3.2-3.3V可能電路設計的差異動起更換這個2個電阻的想法 所幸也更換旁邊的電容ㄟ竟然好了.

裝上機板過一陣子充電了一陣子 又變回原狀...奇怪了會是這條線路PCB微短路嗎？

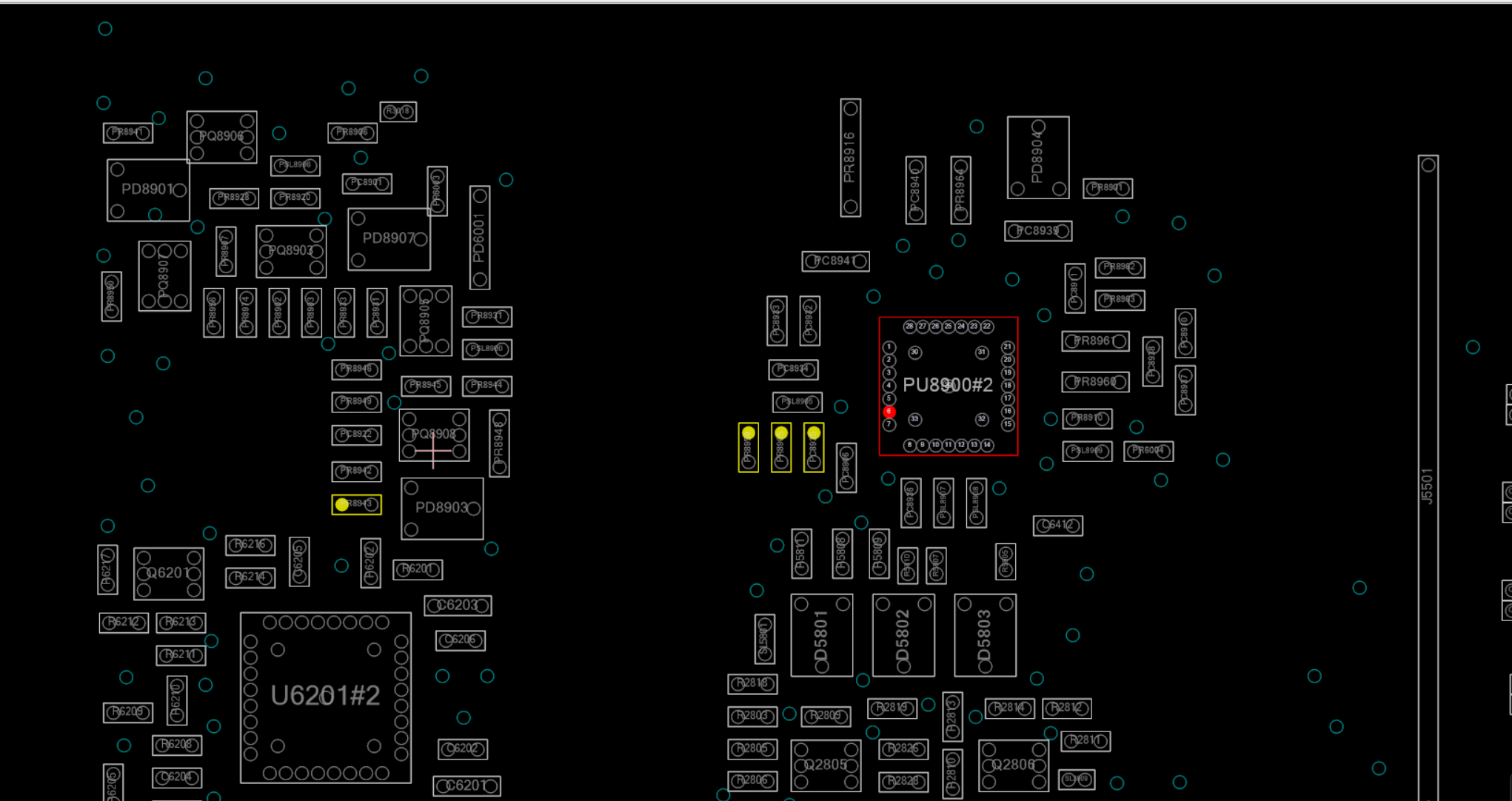

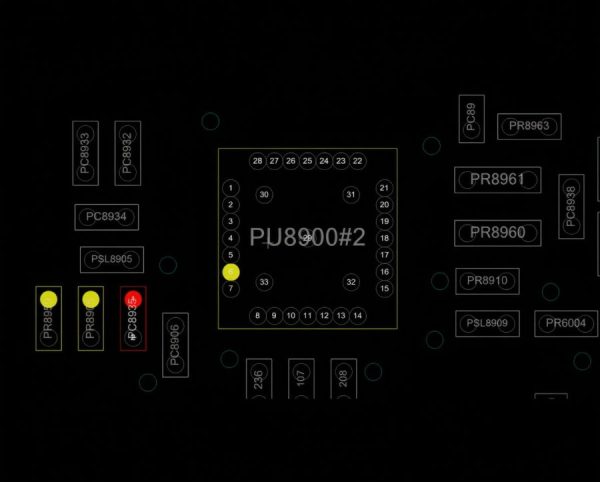

為了確定是不是PCB短路 我斷開了 PR8943 PR8959 發現左邊PR8943不再短路, 只有右側2個電阻 還有電容這線路短不能開的時候阻值幾乎為0 ,加熱了一下線路又恢復正常…

，即便更換了分壓電阻，ACDET 依然出現時有時無的對地微短路,判定這不是單純的元件故障，而是 PCB 板材內部層間漏電（軟擊穿）。

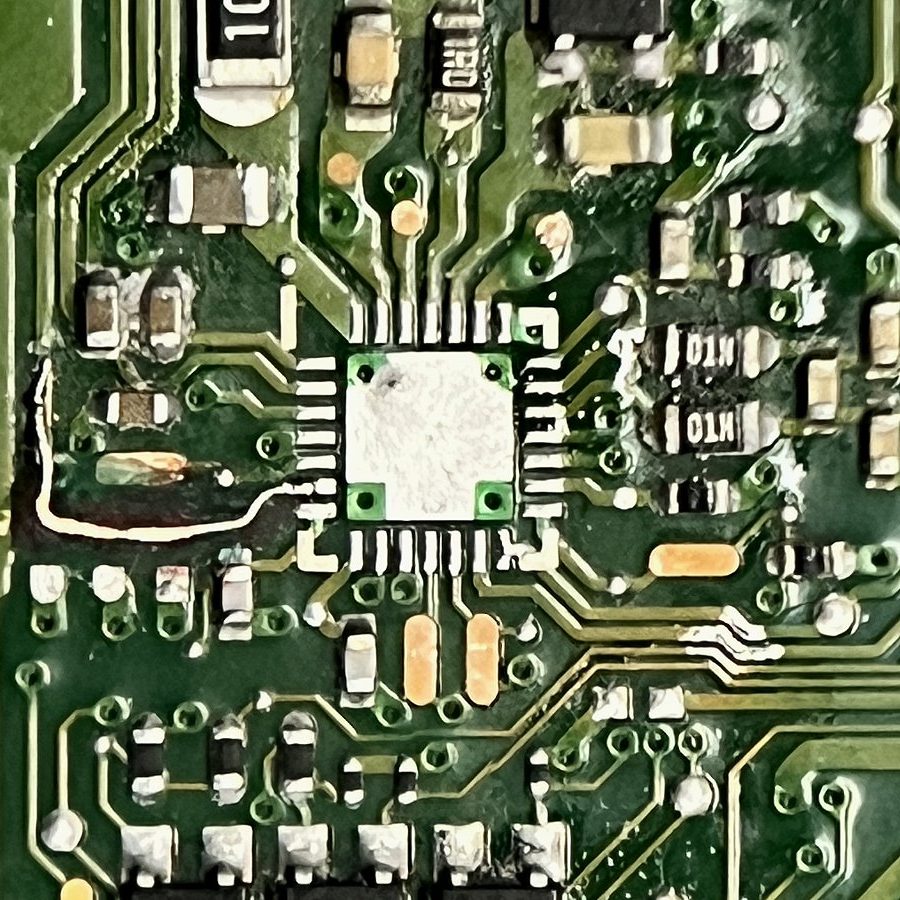

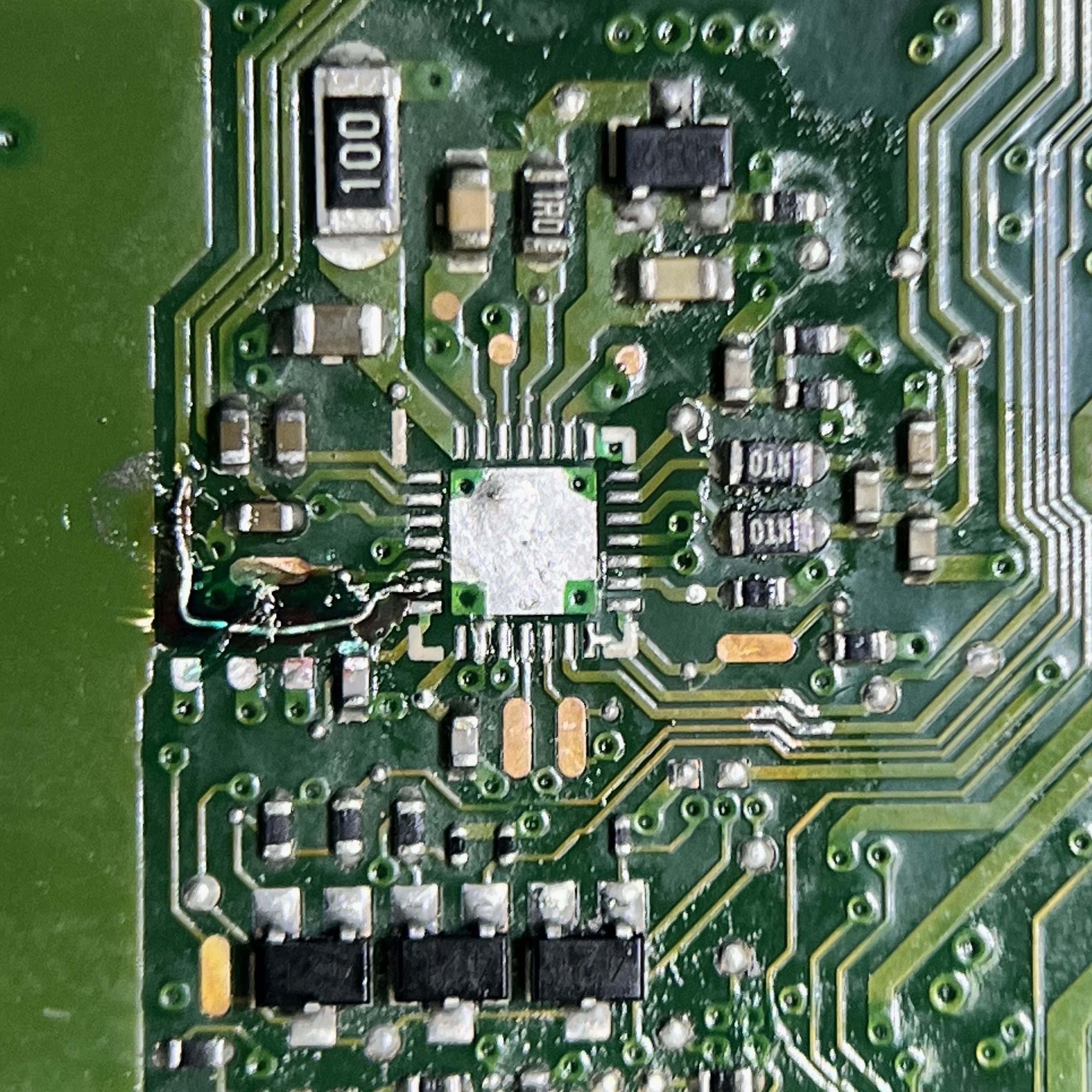

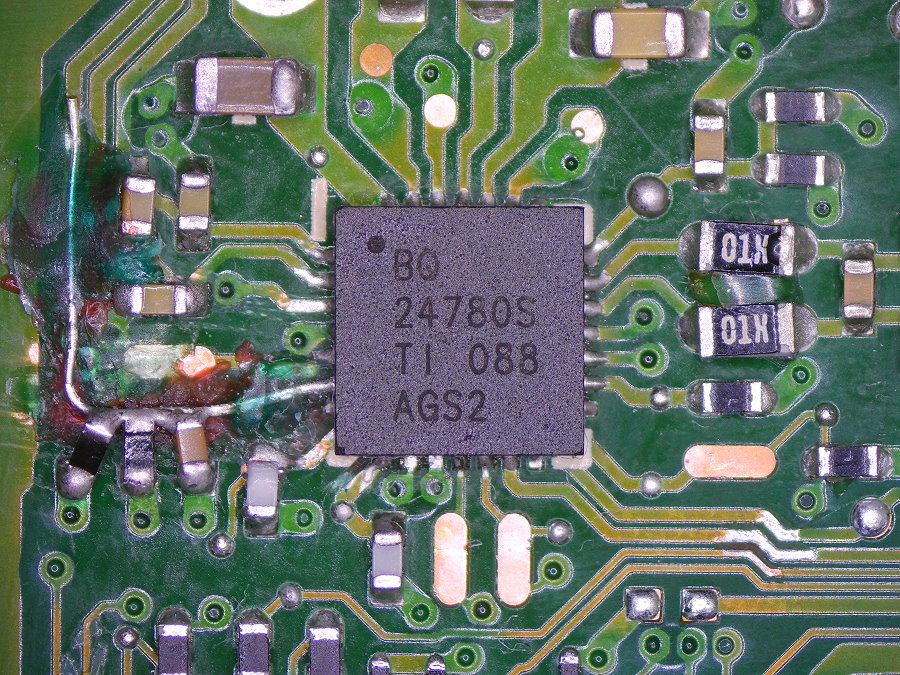

於是乎我將整個線路拆掉底層上紅膠絕緣 將原來的線路挖掉並鋪上新線路

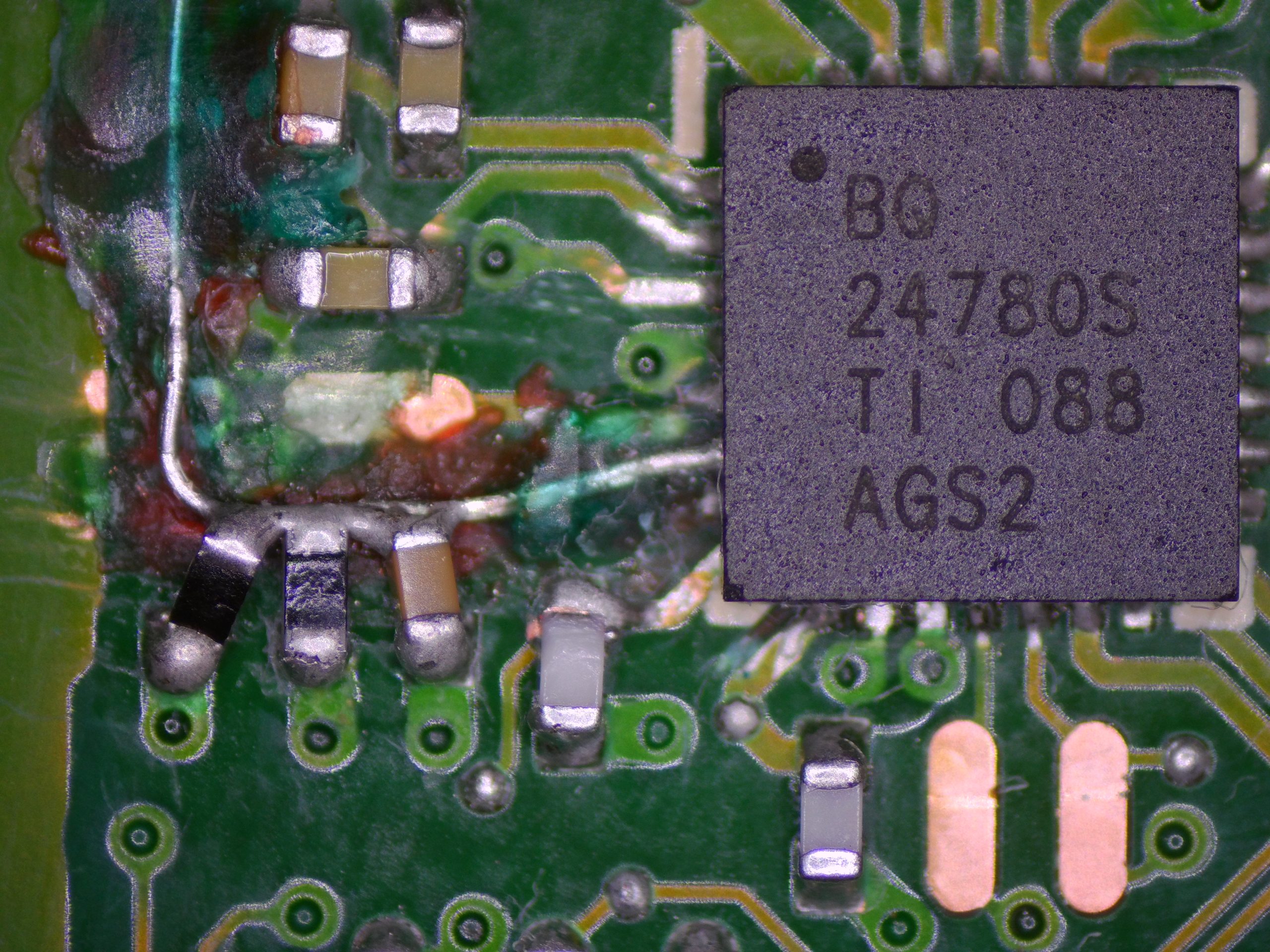

上膠埋線路等等打磨讓他平整

面對板材內部的隱性短路，傳統的更換元件已無濟於事。為了徹底根治，我們採取了「外科手術式」微創脊椎手術 的維修方案：

1. 物理隔離與絕緣封裝

• 斷路處理： 徹底撬開受損的電路層，切斷原始 ACDET 線路。
• 絕緣補強： 底層使用專業紅膠絕緣，上方覆蓋 UV 環氧樹脂（白膠） 並進行高強度固化，確保腳位與損壞的 PCB 層間完全隔離。

2. 佈線優化（降壓穩壓方案）

為了提升穩定性，我們放棄了原廠,的配比，改用的 130kΩ (上拉) + 20kΩ (下拉) 組合：ACDET 3.3V變成 2.7V

理論電壓： 修改後 ACDET 穩定在 2.5V~2.7V，既能確保順利開啟充電功能，又留足了緩衝空間，避開過壓保護.為什麼呢？

——–
因為沒有一樣阻值的電阻 所以改電阻…說了一堆廢話

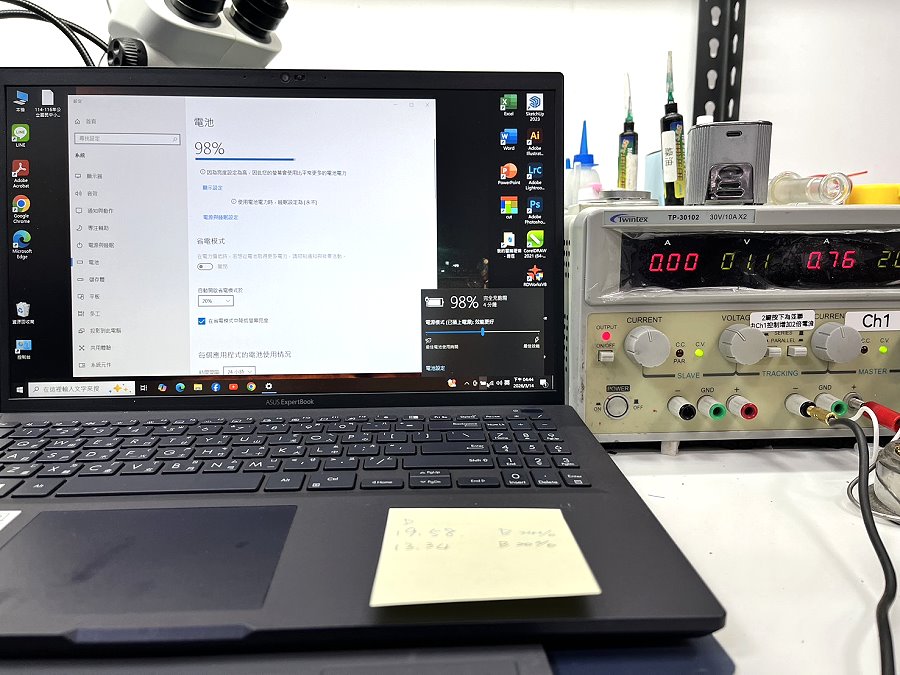

維修結果

經過精密的飛線重建與絕緣處理，該機台在完工後：

• ACDET 電壓： 穩定保持在 2.6-2.7V。
• ACDRV (Pin 4)： 順利輸出 25V 高壓驅動隔離 MOSFET。
• 公共點： 恢復穩定 19V，充電功能完全恢復正常.
